PCR 7400

SKU PCR-7400

Sistema

Sistemas de Portas de Correr

Pedir orçamento

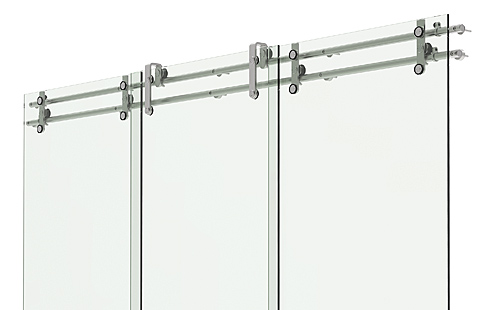

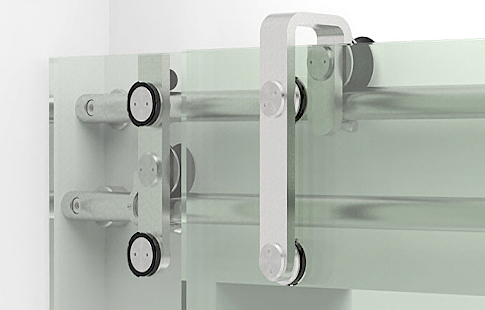

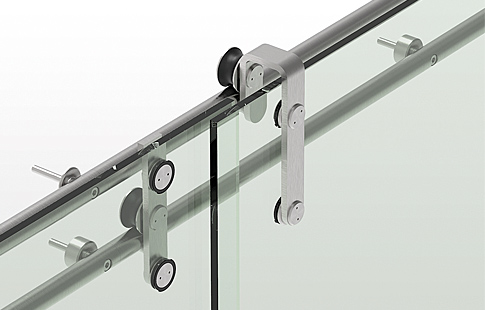

Construído em aço inox com acabamento escovado (IE) ou polido (IP), este sistema tem como base um varão duplo de ø25 mm, descentrado, onde andam as roldanas e onde são aplicados os batentes. É um sistema composto por três portas deslizantes, sendo que a porta central se sobrepõe para qualquer um dos lados.
Design robusto, marcante e exclusivo, aliada a funcionalidade extra devido à configuração de três portas. O mecanismo superior associado à guia de pavimento vai permitir um funcionamento suave de todo o sistema.
Se procura uma solução arrojada, estamos certos que dentro da série PCR-7400 vai encontrar a solução que procura.

COMPONENTES

APC-7102, APC-7105, APC-7114, APC-7131, APC-7132, APC-7401, APC-7402, APC-7403 e APC-7404.
Para mais detalhe seguir o link abaixo, – Componentes e acessórios.

LINK PARA SECÇÕES DISPONÍVEIS

– Opções de montagem.
– Exemplo de referência de encomenda.
– Acabamentos.
– Entalhe.
– Componentes e acessórios.
– Downloads PCR-7400.

Opções de montagem:

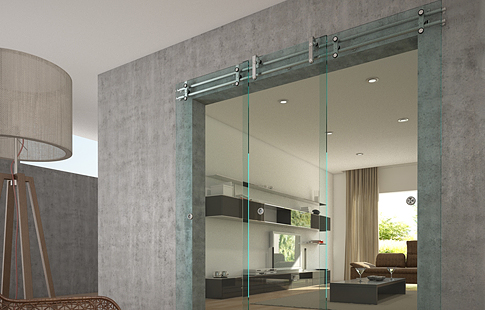

PCR-7400 Sistema slide de três portas, uma delas sobreposta, de aperto à parede.
voltar ao topo ^

Referência de encomenda:
PCR-XX-7400-3000 Sendo XX o acabamento pretendido. Exemplo: PCR-IE-7400-3000 (Sistema de porta de correr PCR-7400 direito em aço inox escovado, varão com 3000 mm).

Acabamento:
IE – Aço inox escovado. IP – Aço inox polido.

Entalhe:
Consultar informação técnica do Sistema PCR-7400. Para informação detalhada consultar a área técnica (tem de estar registado no site e com o login efectuado).
voltar ao topo ^

Componentes e acessórios:

APC-7102
Batente para roldana em inox escovado (IE), ou polido (IP) aplicado em tubo / varão de ø25mm.

DIMENSÃO:
33 x 50 x 19 mm.

ENTALHE:
—–

APC-7105
Guia de chão em inox escovado (IE) ou polido (IP) com 50 mm, para porta de correr.
Para vidro de 8 a 12 mm. Indicar espessura do vidro no pedido.

DIMENSÃO:
20 x 20 x 50 mm.

ENTALHE:
—–

APC-7114*
Varão maciço em inox escovado (IE) ou polido (IP) de ø25 mm, com furações.
Medida standard 1000 mm.

DIMENSÃO:
ø25 mm x C.
C = comprimento em mm.

ENTALHE:
—–

APC-7131
União tubular para fixação à parede em inox escovado(IE) ou polido (IP), para tubo de ø25 mm.

DIMENSÃO:
—–

ENTALHE:
—–

APC-7132
União terminal tubular para fixação à parede em inox escovado (IE) ou polido (IP), para tubo de ø25 mm.

DIMENSÃO:
—–

ENTALHE:
—–

APC-7401

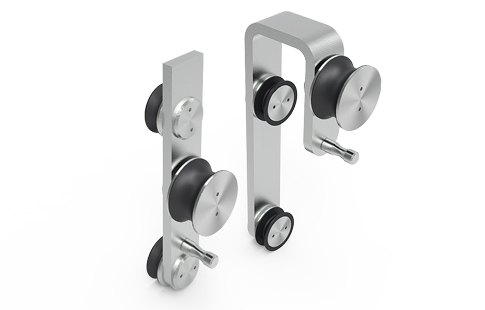

Roldana com fixação vertical em inox escovado (IE) ou polido (IP), utilizada em varão de ø25 mm.
Carga máxima por roldana de 40 Kg.

DIMENSÃO:
30 x 203 x 92 mm.

ENTALHE:
Consultar informação técnica do Sistema PCR-7400.

APC-7402
Roldana com fixação vertical, em inox escovado (IE) ou polido (IP), utilizada em varão de ø25 mm.
Carga máxima por roldana de 40 Kg.

DIMENSÃO:
30 x 178 x 49 mm.

ENTALHE:
Consultar informação técnica do Sistema PCR-7400.

APC-7403
União tubular para fixação à parede em inox escovado (IE) ou polido (IP), utilizada em varão de ø25 mm.

DIMENSÃO:
—–

ENTALHE:
—–

APC-7404
União terminal tubular para fixação à parede em inox escovado (IE) ou polido (IP), utilizada em varão de ø25 mm.

DIMENSÃO:
—–

ENTALHE:
—–

* O varão APC-7114 é fornecidos com furação standard de acordo com a opção de montagem escolhida quando o seu comprimento for inferior ou igual às medidas máximas estipuladas. Se o varão exceder estas medidas ou se indicar no pedido este será fornecido sem furação.

voltar ao topo ^

Downloads:
	Ir para Secção PCR-7100 do Catálogo Geral ED.4 em PDF. Para aceder ao ficheiro na área técnica tem de ter login efetuado.
